Полупеременные конденсаторы


Полупеременные или подстроечные конденсаторы используют при настройке аппаратуры Различают конденсаторы с воздушным и твердым (керамическим) диэлектриком

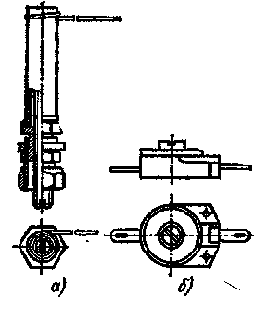

Рис. 11. Полупеременные керами­ческие конденсаторы:

а — KB К с воздушным диэлектриком, б — КПК роторного типа


Воздушные конденсаторы полупеременной емкости выпускают плоскими и цилиндрическими. Плоские представляют собой много-пластинчатую конструкцию, установленную на керамической пла­те. Между неподвижными пластинами статора вводят жестко за­крепленные на оси подвижные пластины ротора. Наиболее распространены плоские подстроеч-ные воздушные конденсаторы КПВ и малогабаритные КПВМ, а также цилиндрические воз­душно-керамические KB К (рис. 11, а),

Керамические подстроечные конденсаторы КПК (рис. 11,6) имеют большое количество ти­поразмеров. Наиболее часто применяют роторные. На ста-- тор и ротор конденсатора нане­сены серебряные обкладки в форме полукруга. При поворо­те ротора происходит умень­шение площади перекрытия об­кладок,- вследствие чего меня­ется емкость конденсатора. Пределы изменения емкости подстроечных конденсаторов и их рабочие напряжения приве­дены в табл. 37.

Таблица 37



Конденсатор

Номинальное напряжение, В

Пределы номиналь­ных емкостей, пФ

Температурный коэффициент емкое» ти на 1° С -10— в

высокой частоты

постоян­ное

КПК-1

250

500

2—7; 4—15; 6—25; 8—30

От 200 до 800

КПК-2

250

500

8—60; 10—100; 25—150

» 200 » 800

КПК-3

250

500

8—60, 10—100;

» 200 » 800

25—150

КПК-Т

—

500

1—10; 2—15; 2—20; 2—25

±400
